幕墻AT說 作者：胡博BoHu

下文涉及到的幾本規范如下：

《建筑節能與可再生能源利用通用規范》GB 55015-2021（2022年4月1日實施）

《公共建筑節能設計標準》DB33/1036-2021（浙江 2022年2月1日實施）

《鋁合金建筑外窗應用技術規程》DB33/T1064-2021（浙江 2021年7月1日實施）

《民用建筑熱工設計規范》GB50176-2016

《建筑門窗玻璃熱工計算規程》JGJ/T151-2008

規范實施 落實“雙碳”

《建筑節能與可再生能源利用通用規范》GB 55015-2021于2022年4月1日起實施，是落實“雙碳”目標的決策部署，也是滿足經濟社會高質量發展的需要。

規范對于新建、擴建和改建的建筑，及既有建筑改造工程的建筑節能與可再生能源建筑應用系統的設計、施工、驗收及運行管理都進行了規定。

以保證室內環境和建筑功能為前提，以降低建筑本身能源需求和化石能源消耗量為目標。

以2016年新建建筑為基準，新建民用建筑整體能效平均提升25%（居住30%，公共20%）；碳排放強度平均降低40%。

本次規范的推出是與時俱進的，比如首次將“空氣源熱泵系統”作為可再生能源納入規范，再比如明確規定新建建筑應安裝太陽能系統。

作者僅以夏熱冬冷地區的浙江為例子，對節能規范中與外圍護結構相關的內容進行串接概述，歡迎留言討論，不妥地方也歡迎指正。

圍護結構的設計原則

我國有關圍護結構的節能是采用規定性指標和性能化設計并列的雙路徑設計，確保建筑本體能耗需求低的同時，不允許用高能效的設備彌補建筑維護結構的性能短板，體現著“被動優先”的節能思路。換句話講，我們外圍護的節能設計都是規定性指標+權衡判斷的方式進行的，并且在進行權衡判斷時，由于產品的多樣性，所以沒有指定性的配套計算工具，所以通過不同性能產品的組合及不同軟件的使用，節能權衡計算的結果還是存在一定的差異性的。

透明幕墻與節能設計

外窗（透明幕墻）的傳熱系數、遮陽系數、面積、氣密性是外窗（透明幕墻）影響建筑能耗的主要性能參數。

下文以夏熱冬冷地區分別舉例進行說明。在既往的工程中，我們可以總結出一些結論：

通過降低外窗傳熱系數的方法很難降低夏季空調負荷，但是對降低供暖季供暖能耗有很大的影響。

改變不同朝向的窗戶傳熱系數對建筑冷熱負荷影響不一，降低各向窗戶傳熱系數同一數值時，南向窗戶對建筑冷熱負荷影響最大， 北向次之，東西向最小。

減少外窗綜合遮陽系數能有效降低全年耗電量。

此外，窗墻比對建筑全年累計負荷也有較大的影響，但是在被動房實際檢測中發現， 窗墻比對供暖季供暖能耗影響不大。

加強門窗的氣密性是減少供暖能耗的關鍵環節；但是不開窗通風時，僅降低外墻和外窗k值，夏熱冬冷地區在過渡季節時，附加空調負荷顯著上升，但開窗通風可有效減少過度季室內超溫時間。氣密性+自然通風 的設計，對于夏熱冬冷地區就顯得非常重要。

公共建筑外圍護節能規范

對于節能相比較而言，工業建筑的節能最簡單，其次是公共建筑，最復雜的是居住建筑。

下面結合《建筑節能與可再生能源利用通用規范》GB 55015-2021，和浙江省（夏熱冬冷）節能規范，以透明部分為例，對公共建筑，從熱工、遮陽、面積和氣密等方面分別進行說明。

1. GB 55015-2021+公共建筑節能（透明部分）

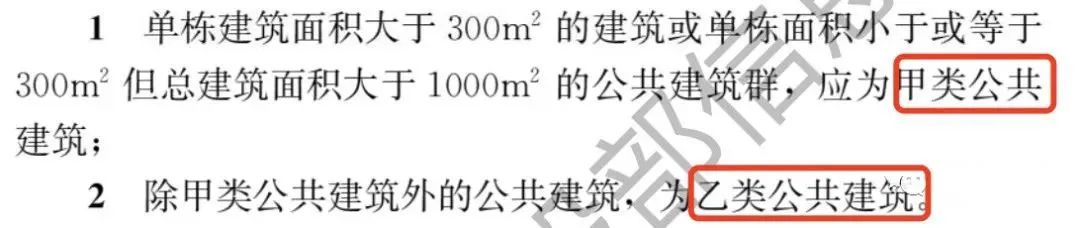

（1）甲類公建和乙類公建要先分清楚

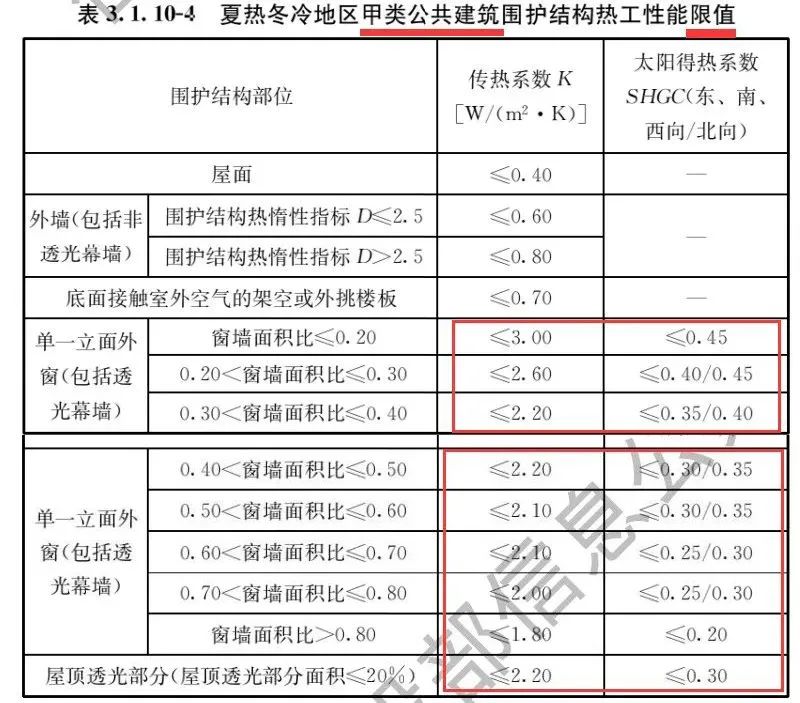

（2）甲類公建的限值

（3）乙類公建的限值

（4） 權衡判斷前應滿足的基本要求

前文說過，我們外圍護的節能設計都是規定性指標+權衡判斷的方式進行的，換句話講，當部門內容達不到規定性指標要求時，可通過權衡判斷，當結果滿足權衡判斷的限值時，也視為達到節能要求。

權衡判斷采用的是對比評定法，對于公共建筑和居住建筑來講，他們的判斷指標都是總耗電量，工業建筑是耗煤量。通過和參照建筑做對比，判定圍護結構的熱工是否能滿足規范要求的一種計算方法。

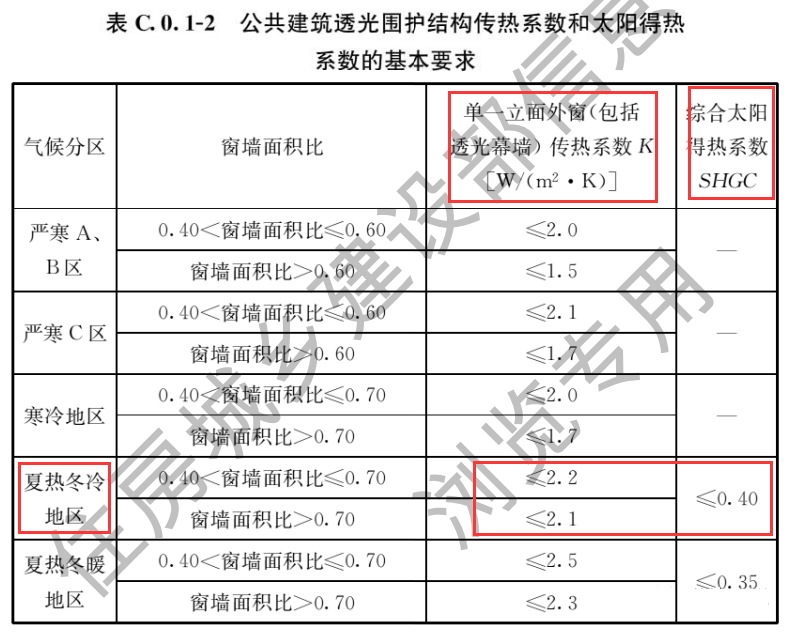

下表是公共建筑在權衡計算之前必須滿足的基本要求。所以，GB55015-2021中對于夏熱冬冷地區公共建筑，其單一立面的外窗（包括透光幕墻）傳熱系數最少也要達到2.1（不要忽略2.1僅是窗墻面積比大于0.7時的要求）。才具備進行權衡判斷的基本條件。

2. DB 33/1036-2021+公共建筑節能（透明部分）

我們按照同樣的邏輯看下浙江省的公共建筑節能設計標準（ 2022年2月1日實施）。對比下和國標的差異。

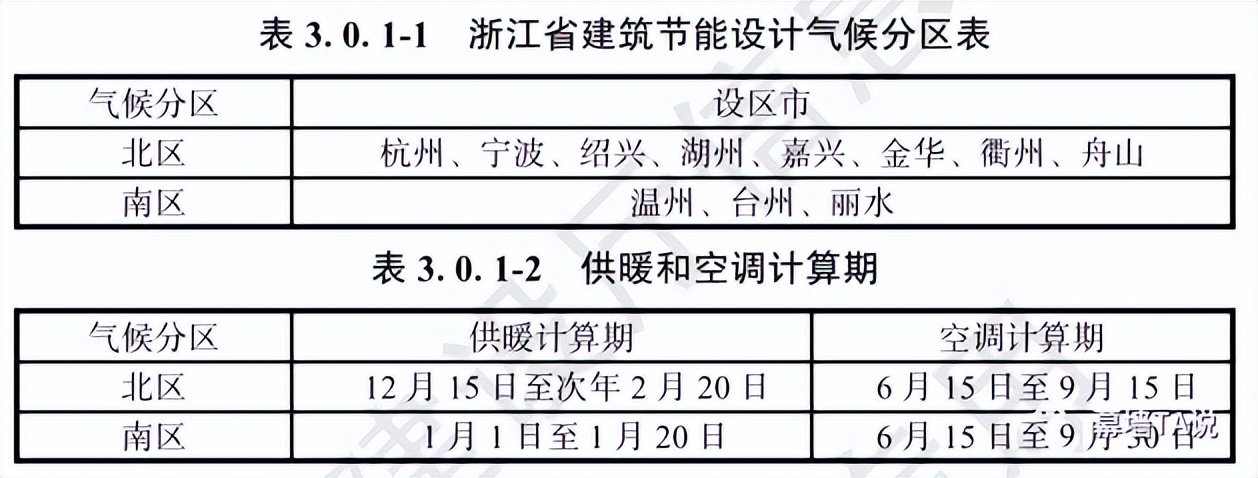

（1）A區和B區 VS 南區和北區

國標中夏熱冬冷地區是分為A區和B區的。

浙江省是分南區和北區的，要求是有區別的。因?yàn)楸眳^(qū)的建筑節能設計主要考慮夏季空調和冬季供暖，而南區的主要是夏季空調，對于冬季供暖是兼顧的。

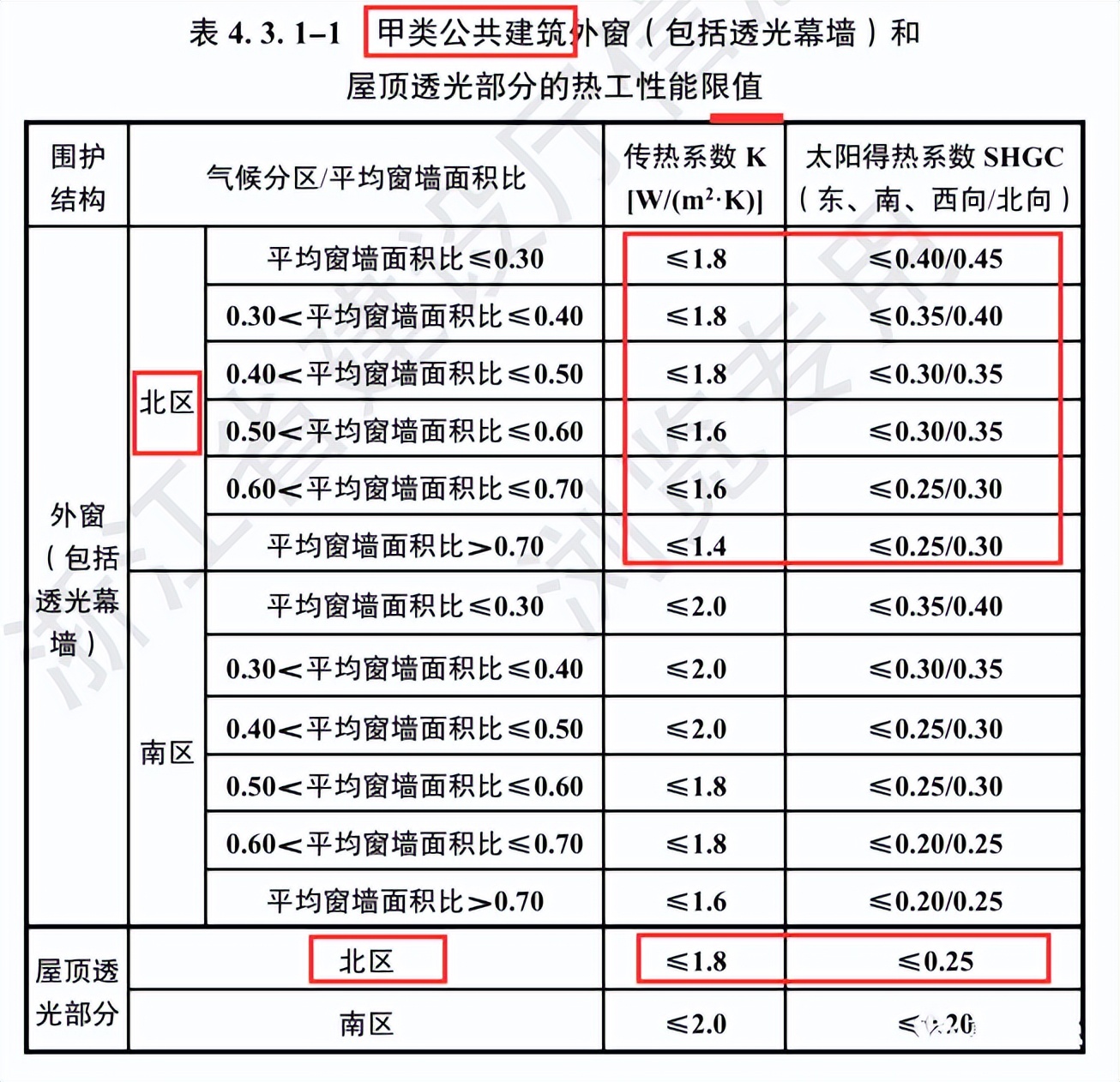

（2）甲類公建的限值

以杭州為例，應看北區的內容。

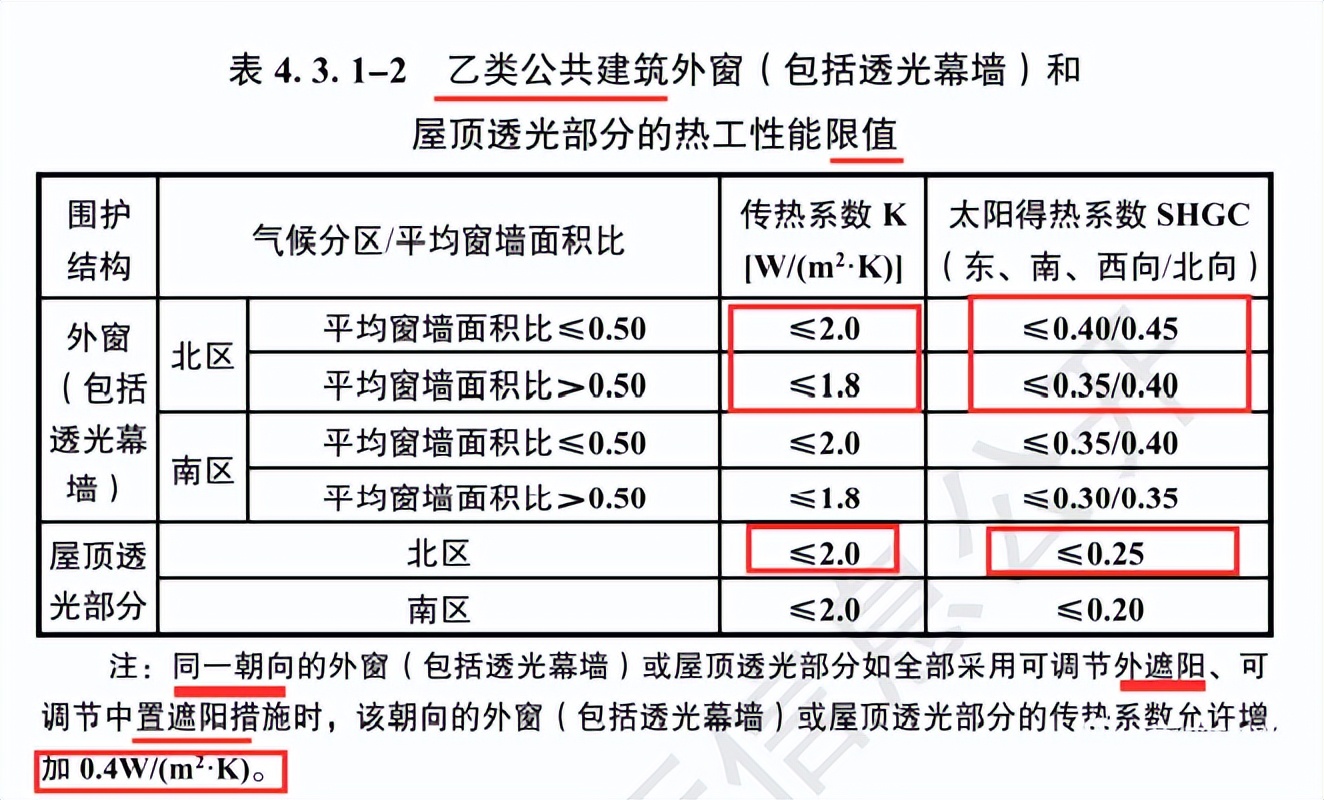

（3）乙類公建的限值

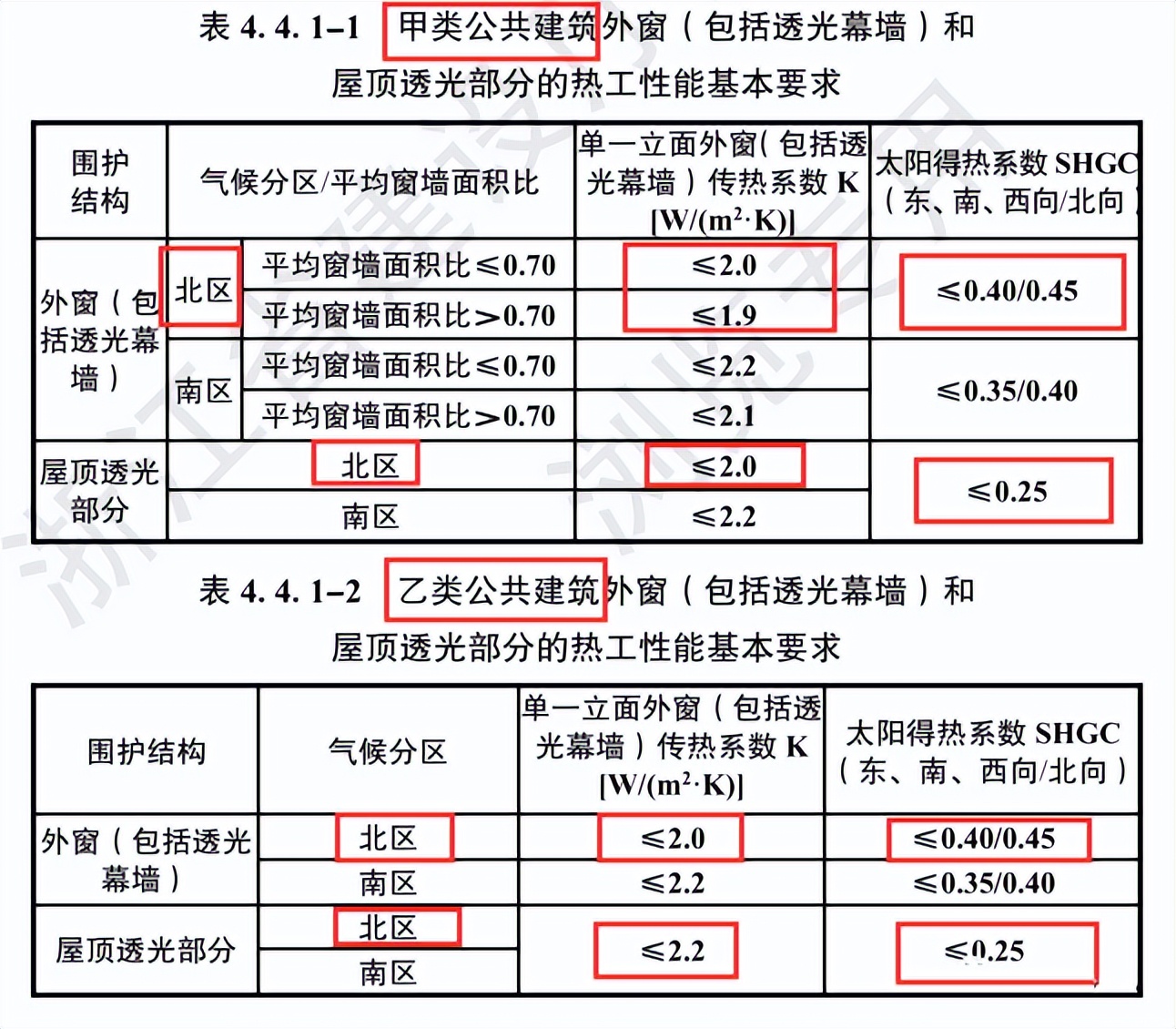

（4） 權衡判斷前應滿足的基本要求

以杭州為例，應看北區的內容。

浙江省DB 33/1036-2021中對于甲類公共建筑，其單一立面的外窗（包括透光幕墻）傳熱系數最少也要達到1.9（不要忽略是北區和窗墻面積比大于0.7為前提）。

浙江省DB 33/1036-2021中對于乙類公共建筑，其單一立面的外窗（包括透光幕墻）傳熱系數最少也要達到2.0。

才具備進行權衡判斷的基本條件。

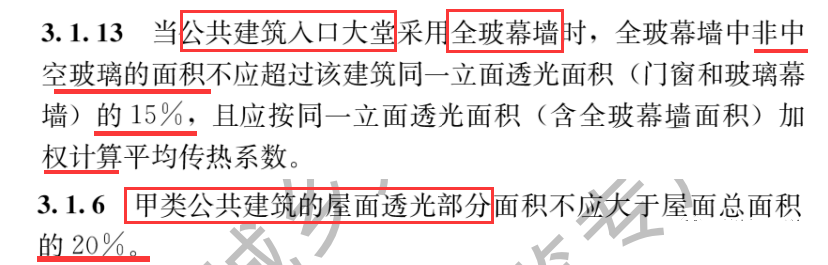

3. GB 55015-2021+窗墻比

口語中的窗墻比=窗墻面積比，不同類型的窗墻比計算方式是不一樣的。

公建的窗墻比是按照單一立面朝向進行計算的。

居住建筑的窗墻比按照開間計算。

工業建筑的窗墻比按照所有立面計算。

另外還有一些內容也要注意，比如：

凹凸立面應按照其所在立面的朝向計算。

樓梯間和電梯間的外墻和外窗均應參與計算。

外凸窗的頂部、底部和側墻的面積不應計入外墻面積，且凸窗的面積應按照窗洞口面積進行計算。

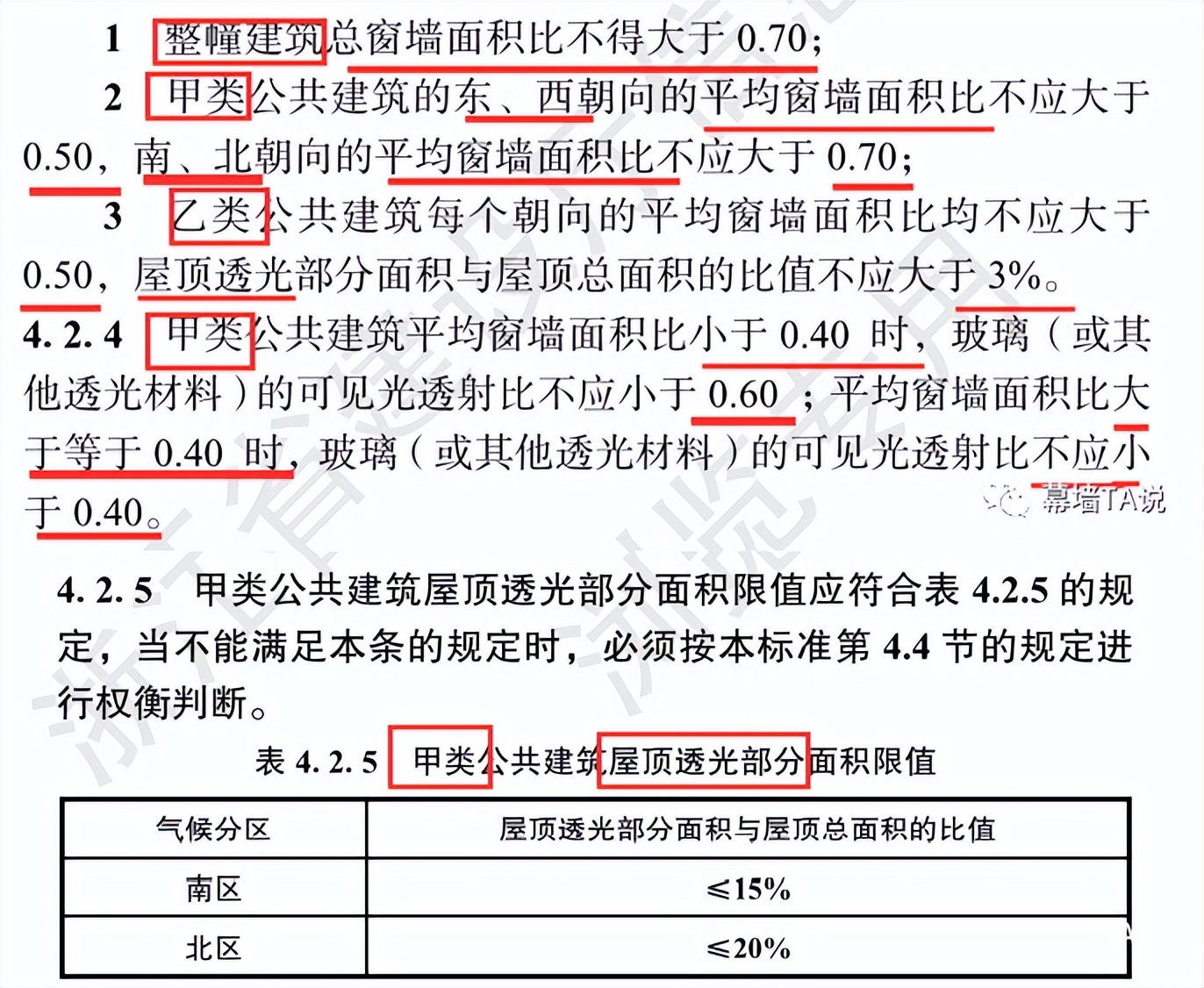

4. DB 33/1036-2021+窗墻比

需要注意浙江省的公建設計中窗墻比的表達：整幢總窗墻比；各個朝向的窗墻比；平均窗墻比，等。下面截圖可超越嗎？可超越，超越就要進行權衡計算。權衡計算的要求見前文。

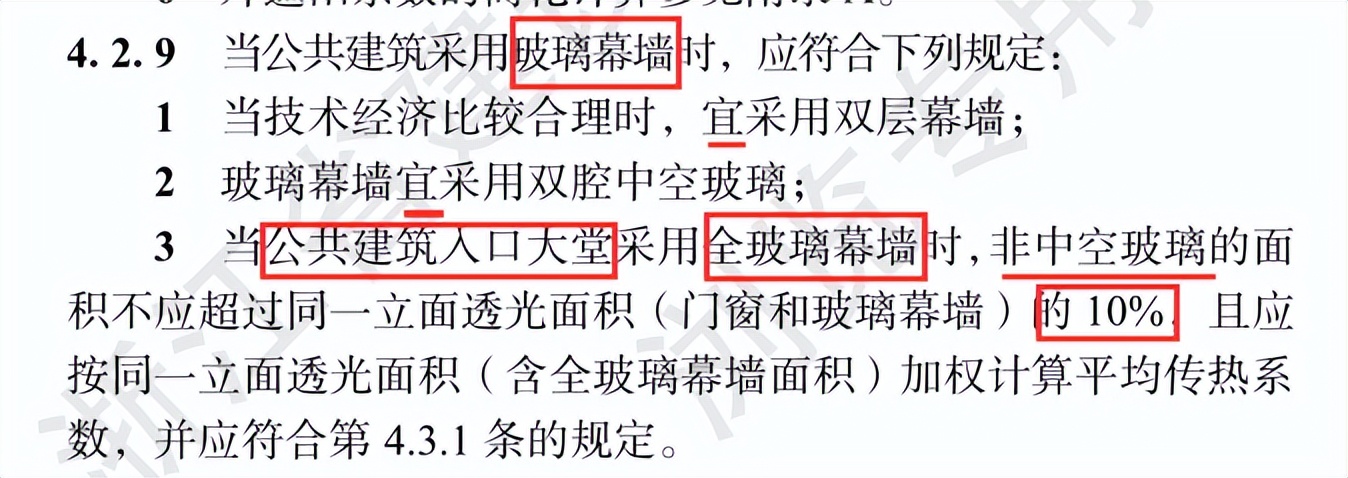

下表浙江省是10%，國標是15%。

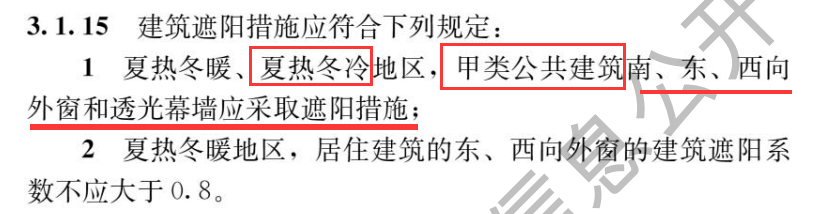

5. GB 55015-2021+遮陽

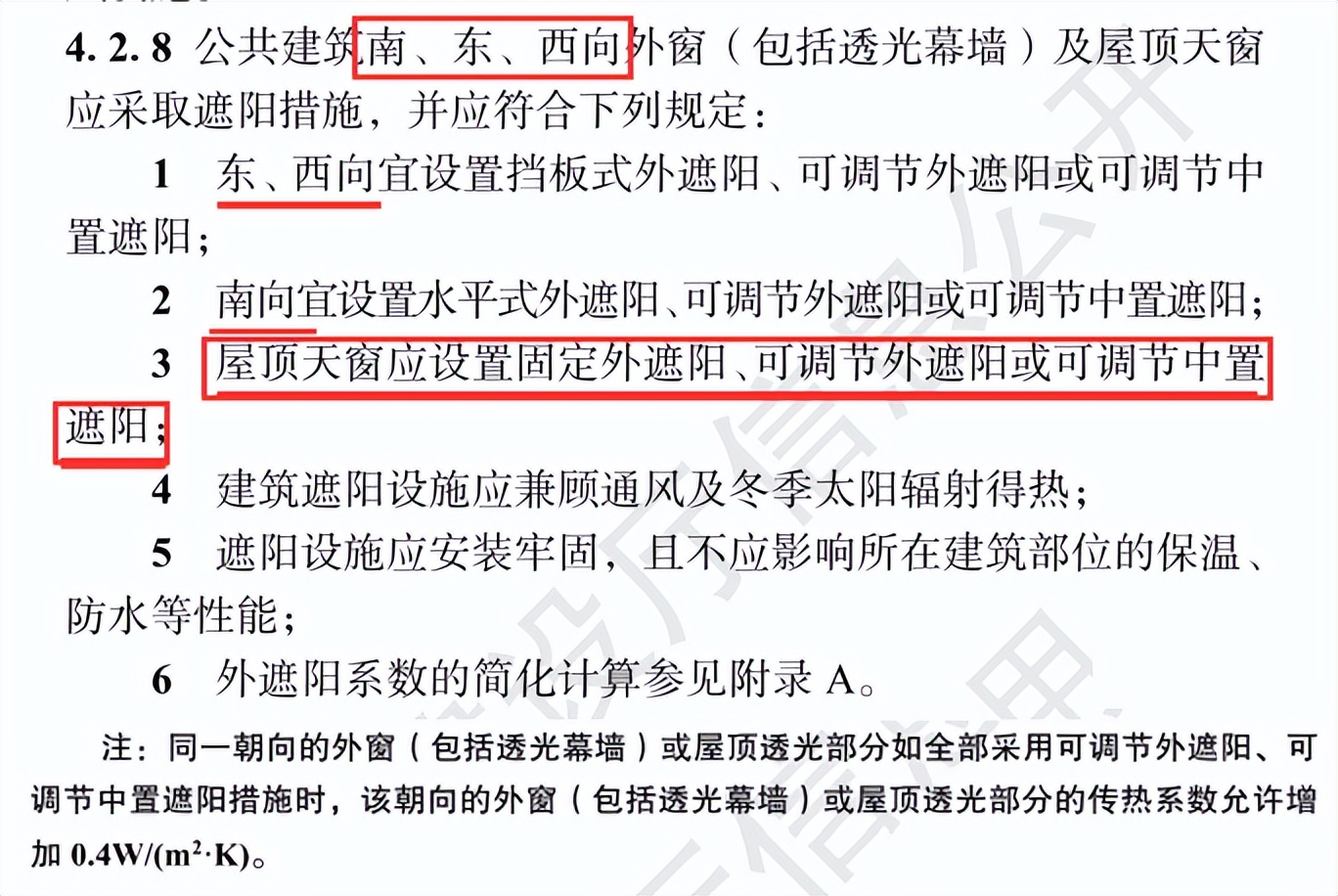

6. DB 33/1036-2021+遮陽

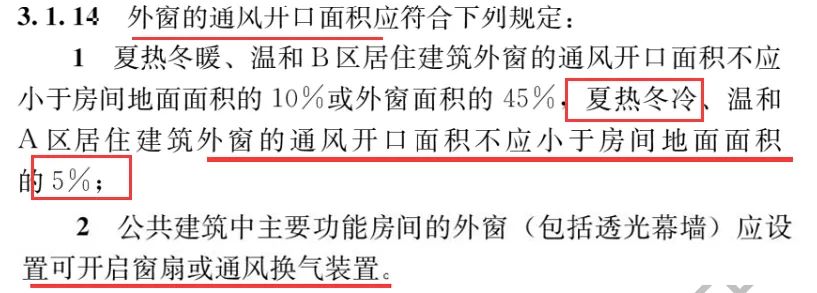

7. GB 55015-2021+通風和氣密性

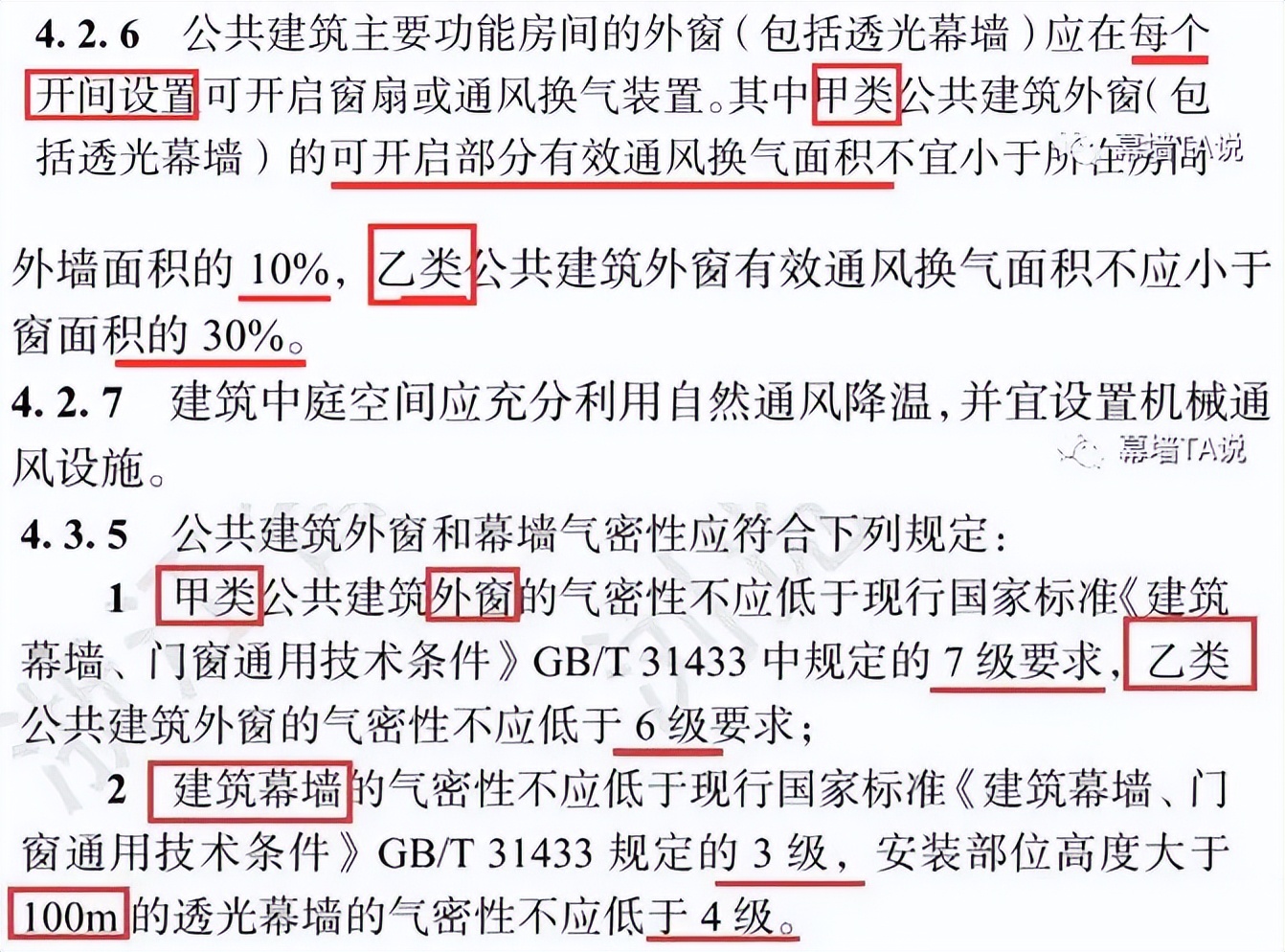

8. DB 33/1036-2021+通風和氣密性
