近五年來，在深圳地區幕墻及外裝飾工程的施工圖強制性審查及咨詢過程中，發 現有較多的輕鋼雨篷設計不符合規范要求，出現安全隱患。本文針對輕鋼雨篷施工圖設計 與規范要求不相符等常見問題，進行分析，并提出相應的解決方案。

【關鍵詞】輕鋼雨篷;長期荷載;懸挑;扭轉

輕鋼雨篷的飾面材料主要有夾膠鋼 化玻璃、鋁板、不銹鋼板等，屬于建筑 的外圍護結構，其外型美觀、新穎，常被用于民用建筑和工業建筑中，尤其廣泛應用于民用建筑的公共建筑和居住建筑。

與輕鋼雨篷有關的規范主要有:《建 筑結構荷載規范》GB50009-2012、 《混凝土結構設計規范》GB50010-2010、《 鋼結構設計規范》GB50017- 2003、《混凝土結構后錨固技術規程》 JGJ145-2013、《建筑玻璃應用技術規程》JGJ113-2015等。

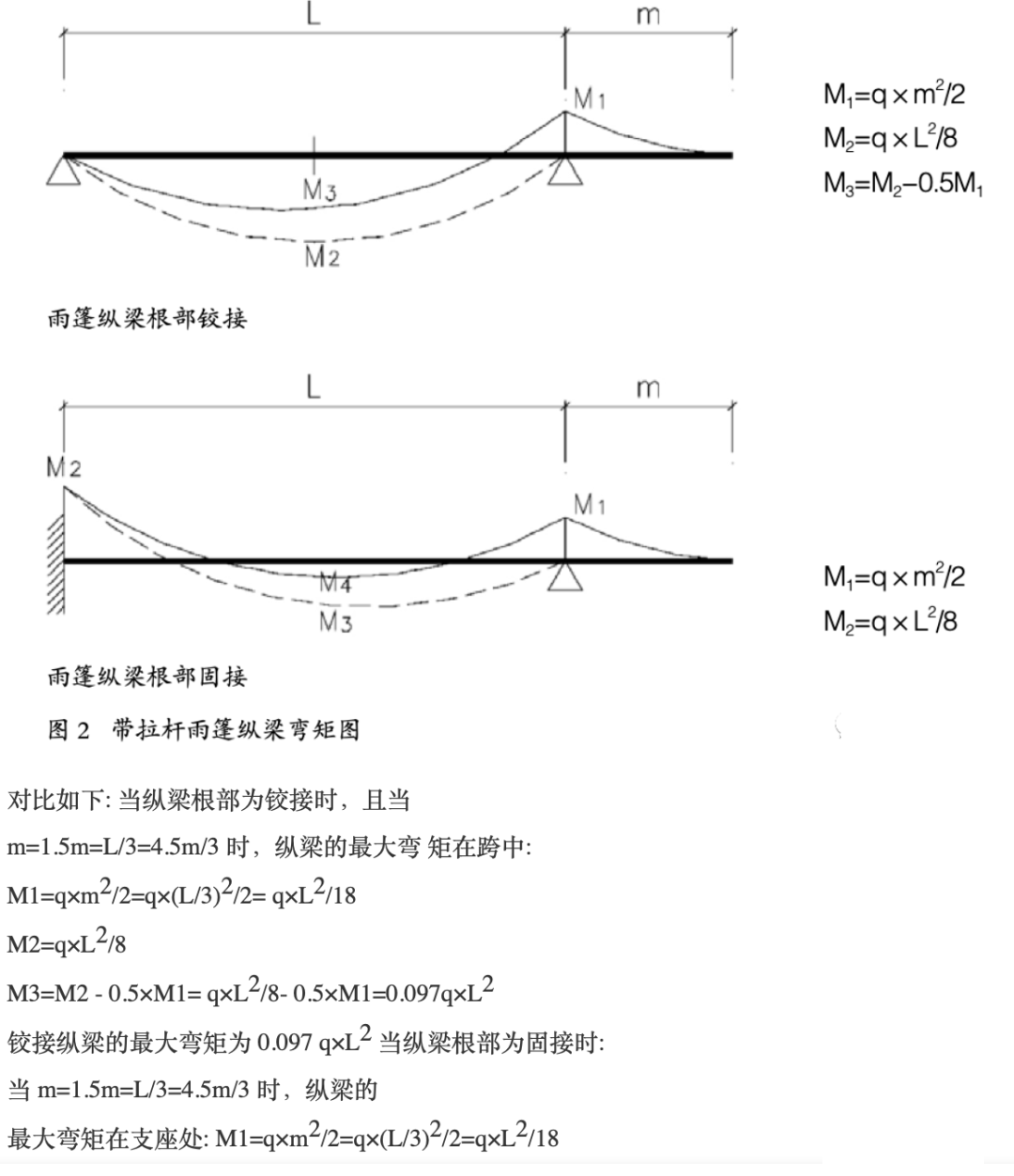

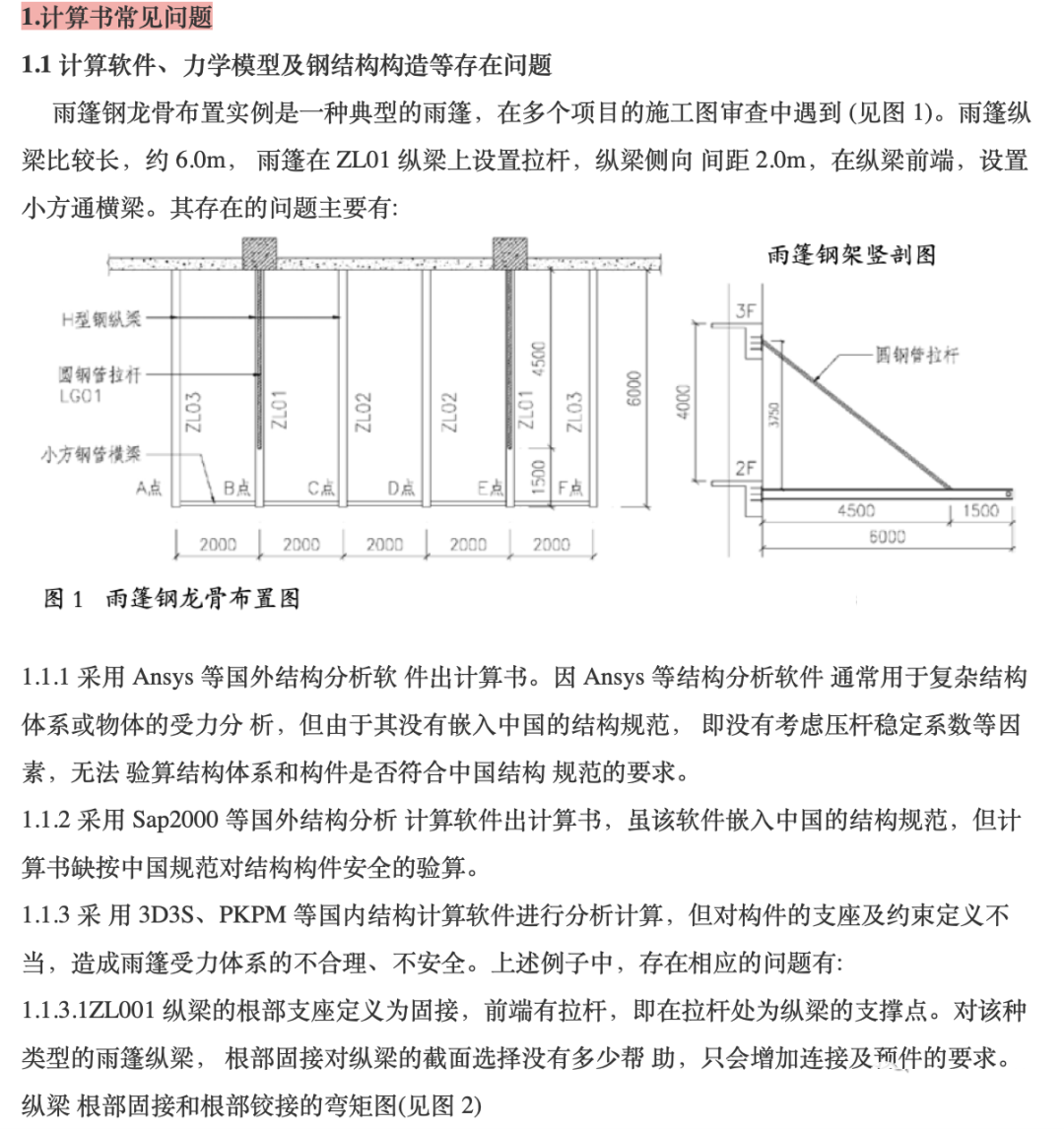

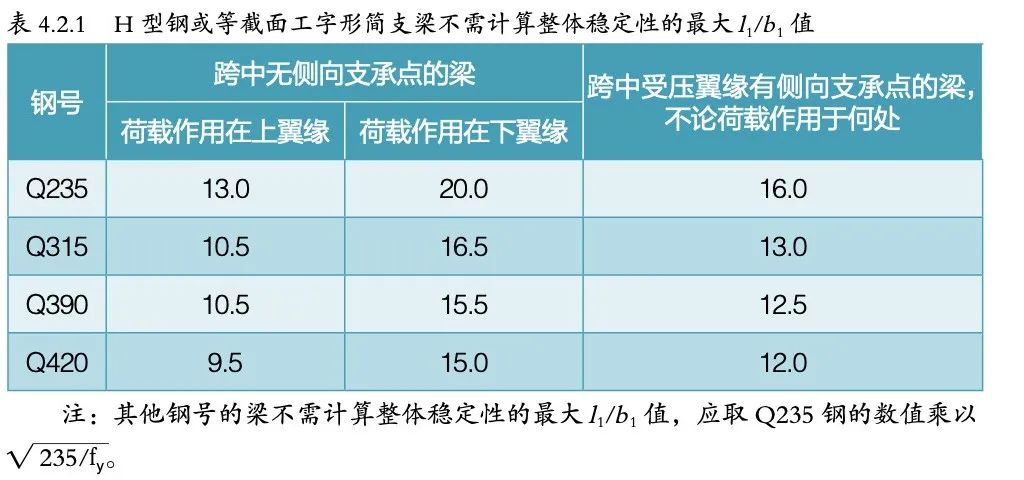

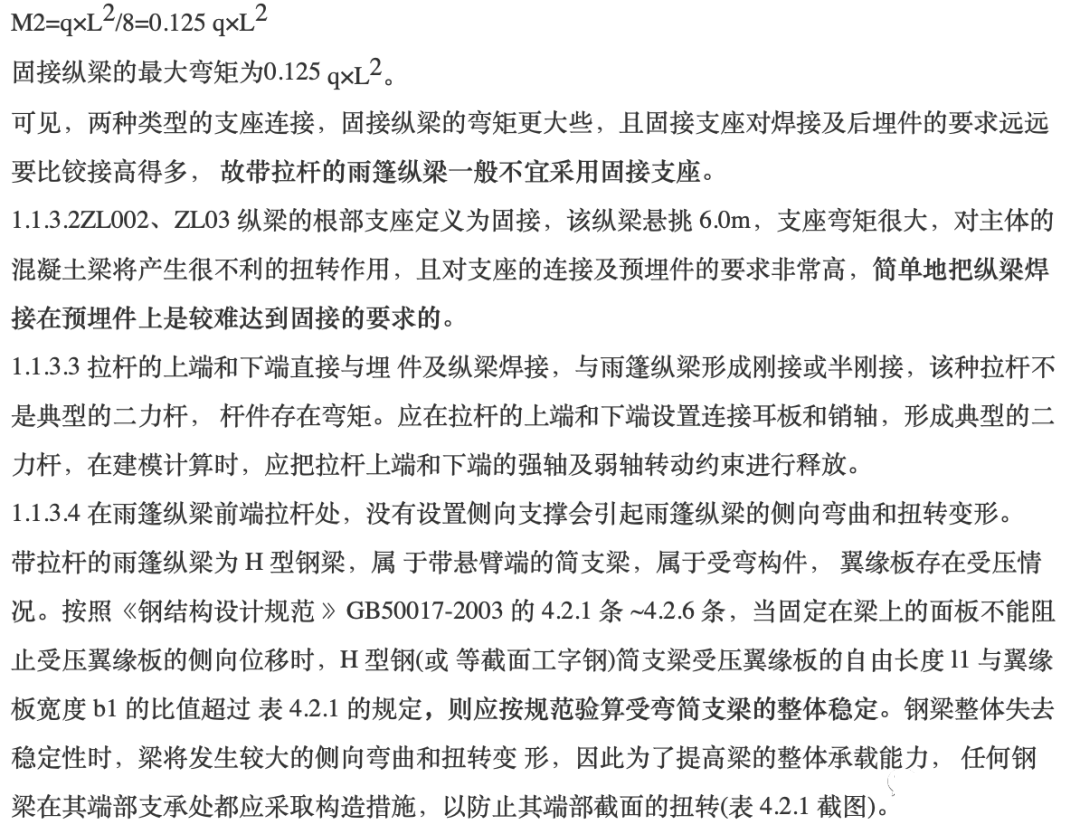

其中，對跨中無側向支撐點的簡支 梁，l1 為其跨度。如本工程雨篷縱梁選用 H300x180x10x12 的 H 型鋼，材質為 Q235B，在拉桿處設置側向支撐桿件， 荷載作用在上翼緣，簡支梁的跨度為 4500mm，翼緣板寬度 b1 為 180mm， 則其比值為 4500/180=25，比表 4.2.1 的 13 大，應按 4.2.2 條公式 Mx/φbWx ≤ f 進行整體穩定性驗算，其中 φb 為梁的 整體穩定系數，應按《鋼結構設計規范》 GB50017-2003 的附錄 B 確定。對懸挑 構件，僅其前端有側向支撐時，其 l1 可 按其跨度取值計算。

1.1.3.5 雨篷拉桿，在深圳等基本風壓較大的地區，并非真的僅是“拉桿”， 如果只考慮恒載與活載的組合作用，即N/A ≤ f，拉桿截面較小，在較大的負風壓作用下，桿件會失穩。為避免失穩， 應考慮拉桿在受壓力作用時的穩定系數因素，即 N/φA ≤ f，其中 φ 為軸心受 壓桿件的穩定系數，按《鋼結構設計規范》GB50017-2003 的 附 錄 C 采 用，C 為 0~1 的數值。因受壓桿件的穩定系數 φ 是由計算出來的長細比 λ 及桿件截面屬性，按《鋼結構設計規范》GB50017- 2003 的附錄 C 采用的。《鋼結構設計規范》 的第 5.3.8 條及 5.3.8 表，如果拉桿按支撐類考慮，雨篷拉桿在軸心受壓作用時， 其長細比取 λ ≤ 200，則桿件會比較粗。在該規范第 5.3.9 條的受拉構件的容 許長細比取值表 5.3.9 下的注釋第 5 條， 受拉桿件在永久荷載作用與風荷載組合作用受壓時，其長細比不宜大于 250，即 λ ≤ 250，雨篷拉桿剛好適用該條解釋。一般情況下，建筑師不希望桿件太粗大， 長細比容許值大，其桿件截面會小些， 相對美觀些。

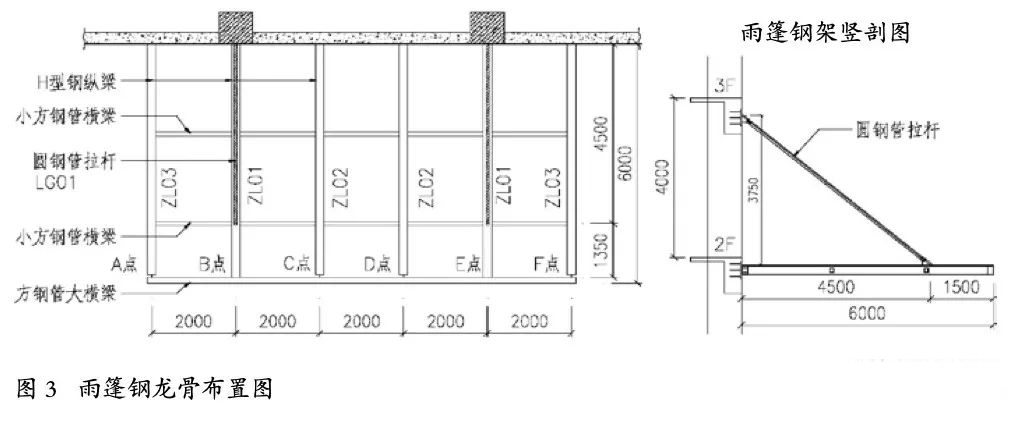

經過修改優化后的雨篷鋼架平面布 置圖，見圖 3。

其中，經過優化、修改的， 主要有:

a 所有的雨篷縱梁根部與主體結構預 埋件鉸接;

b 縱梁前端的小橫梁改成通長的大橫梁，大橫梁由帶拉桿的 ZL01 縱梁支承， 大橫梁作 ZL02、ZL03 縱梁的梁端的支承點。ZL02、ZL03 縱梁的前端與方鋼 管大橫梁鉸接，避免大橫梁的扭轉。

c 拉桿的上端和下端設置連接耳板和銷軸，形成典型的二力桿。

d 拉桿的長細比按照 λ ≤ 250 考慮。

e 在縱梁的側向設置側向撐桿，確?？v梁的整體穩定。

1.2 雨篷鋼化玻璃的強度設計值問題

按《建筑玻璃應用技術規程》 JGJ113-2015 的 4.1.9 表的短期荷載作用取值有誤，如 4mm~12mm 鋼化玻璃的強度設計值為 84N/mm ，應按 4.1.10條及 4.1.10 表的長期荷載作用下的強度設計值取值，即鋼化玻璃的強度設計值 分 別 為:4mm~12mm 為 42N/mm2。從字面看，玻璃長期荷載作用下的應力計算，只需取長期荷載即恒載進行計算， 這樣的理解是錯誤的，該規范的 8.2.6 條 抄摘內容如下:“雨篷的最大應力設計 值應按彈性力學計算，且最大應力不得超過長期荷載作用下的強度設計值”， 即在恒載與活載的設計值組合、風荷載與恒載的設計值組合作用下，玻璃的最 大應力不得超過長期荷載作用下的玻璃 強度設計值。

1.3 懸挑雨篷后埋件普通化學螺栓的計算問題

懸挑雨篷縱梁后埋件采用普通化學 螺栓，但沒有按照《混凝土結構后錨固 技 術 規 程》JGJ145-2013 的 第 6.2.2 條 的要求進行校核。一般懸挑較長(如 ≥ 1.5m)的雨篷縱梁，在長期荷載即恒載作用下，其根部彎矩較大，按照該規 范的第 6.2.2 條和第 6.2.4 條的公式計算， 普通化學錨栓難以滿足規范要求。該規 范第 6.2.2 條內容抄摘如下:普通化學錨 栓承受長期荷載作用，發生混合破壞時， 其受拉承載力應符合下列規定:

群 錨 NhRd,l ≤ 0.55× NRk,p/γRp (6.2.2-2)

其中，NRk,p 為無間距、邊距影響時，

單個錨栓的受拉承載力標準值(N)， 按本規程第6.2.4條計算。第6.2.4 條:錨栓混合破壞受拉承載力標準值 NRk,p=π×d×hef×τRK

其中 τRK 為粘結強度標準值(N/ mm2), 按本規程第 6.2.5 條取用。第 6.2.5 條抄摘如下:

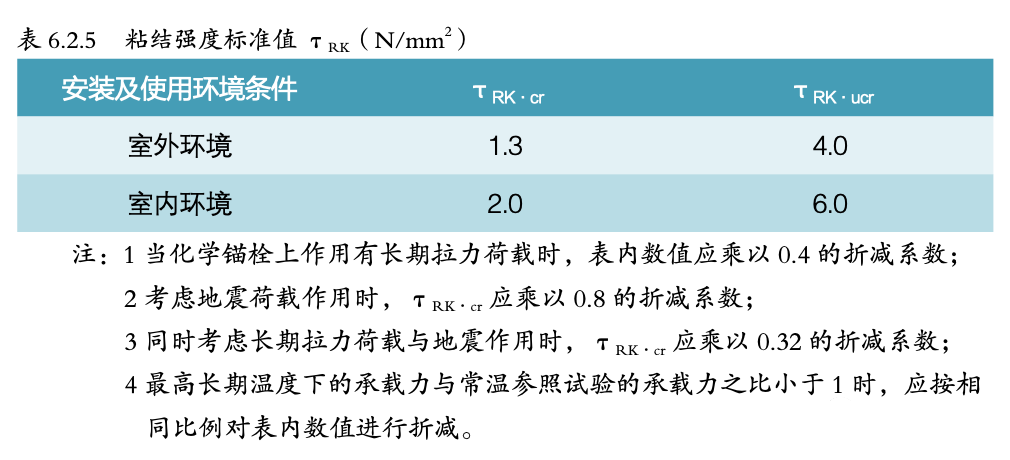

τRK 應根據錨栓產品的認證報告確 定，無認證報告時，在符合相應產品及 基材混凝土強度等級不低于 C25 等規定 情況下，可按表 6.2.5 取用。

第 6.2.2 條和第 6.2.4 條的公式中， 有一個關鍵參數，即普通化學錨栓粘結 強度標準值 τRK，如果普通化學錨栓的 外側有玻璃、鋁板等裝飾面板，錨栓處 于類似室內的環境，則應認為屬于室內 環境;如果錨栓外側只有抹灰、墻磚或 直接裸露，則應屬于室外環境。

舉例：

懸挑雨篷采用 M12x160 普通化學螺 栓，6 個錨栓，錨固深度 110mm，沒有間距及邊距因素影響，螺桿公稱直徑為 12mm，處于室外環境，雨篷屬于外裝飾構件，即非結構構件。在長期荷載(恒載) 作用下:

錨栓混合破壞受拉承載力標準值 NRk,p=π×12×110×4×0.4 = 6632(N)

群錨栓混合破壞受拉承載力設計值 NhRd,l=0.55× NRk,p/γRp=0.55×6632/1.8 = 2026(N)

該群錨栓混合破壞受拉承載力設計 值數值僅為國內廠家的普通化學錨栓的 抗拉力設計值 17200N 的 12%，可見，懸挑雨篷的縱梁采用普通化學錨栓，很難滿足該規程的受力要求。怎么處理? 按照該規程，后埋件錨栓可采用特殊倒錐形化學錨栓、擴孔型錨栓等錨栓，則不受《混凝土結構后錨固技術規程》 JGJ145-2013 的第 6.2.2 條的約束。

2. 施工圖設計的預埋件問題

2.1 雨篷預埋件錨筋為HRB335或HRB400，鋼板為 Q235B，選用 E50 系列焊條，是錯誤的，不同強度等紙的母材焊接，其焊條應就低不就高，即應選擇 E43 系列焊條。

2.2 雨篷預埋件的錨筋長度都按 15 倍錨筋直徑的長度取值是錯誤的，《玻璃幕墻工程技術規范》JGJ102-2003 的 附錄 C 的 C.0.5 之第 3 條的抄摘內容“當 錨筋的拉應力設計值小于鋼筋抗拉強度 設計值 fy 時，其錨固長度可適當減小， 但不應小于 15 倍錨固鋼筋直徑?！?/p>

該條文的不應小于 15D 是基本條件， 不是充分條件，注意是“不應小于”， 鋼筋的抗拉強度利用率分別為 30% 和 95%，其錨筋錨固長度要求明顯是不同的。

2.3 錨筋與鋼板采用手工焊，但沒有標注角焊縫的焊腳高度，應按《玻璃幕 墻工程技術規范》JGJ102-2003 的附錄 C 的 C.0.4 條執行，焊縫高度不宜小于 0.6d(HRB335 或 HRB400 級鋼筋)，d 為鋼筋直徑。

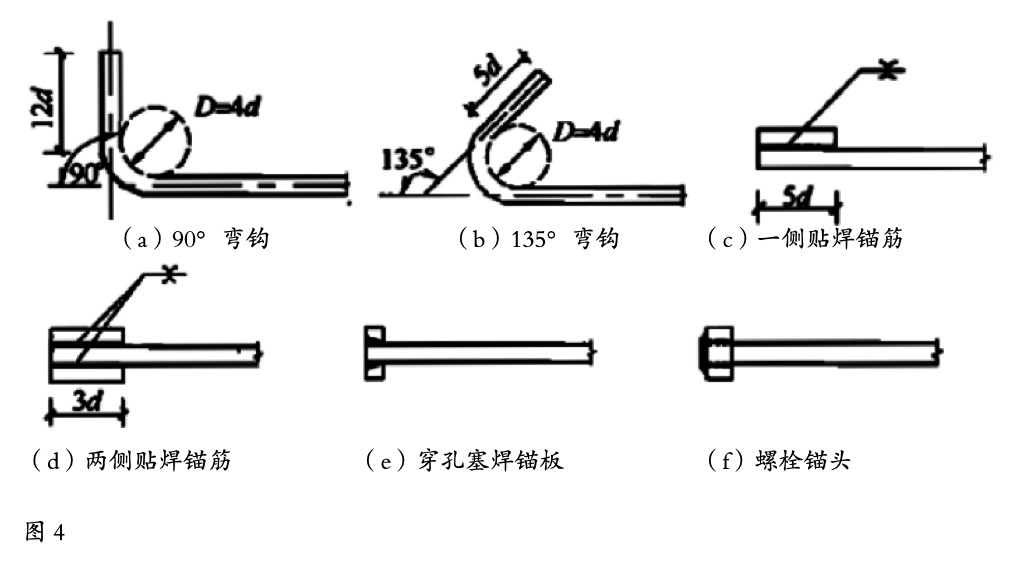

2.4 當預埋件的錨筋計算長度較長時，需要采用機械錨固時，應按《混凝土結構設計規范》GB50010-2010的 第 8.3.3 條及表 8.3.3 的機械錨固形式設 置。錨筋末端采用機械錨固時，其錨固長度(包括彎鉤或錨固端頭在內的錨固 長度 < 投影長度 >)可按計算長度 La 的 60%。錨筋末端主要的機械錨類型，如 圖4所示。

作者為:謝得亮

中國建筑裝飾協會幕墻專家

深圳市土木協會幕墻專家

深圳市幕墻施工圖審查專家
