金屬擴張網幕墻相關規范：

一、《鋼板網》 GB/T 33275–2016

二、《隔離柵 第 6 部分：鋼板網》GB/ T 26941.6-2011

三、《鋼板網》QB/T 2959- 2008

注：1. 國標中“鋼板網”英文標準名稱為 Expanded Steel      Net，其術語定義為“采用金屬板材或卷材經機械切割延伸、擴張而產生的孔狀網”，術語使用的是“金屬”，并非特指“鋼板”，與其英文標準名稱存在沖突。

2. 國家標準僅對鋼板網進行了規定，對于其他材質擴張網如鋁合金等未做說明。

3. 《鋼格柵板及配套件 第 1 部分：鋼格柵板》(YB/T4001.1- 2007）中對鋼格柵板承載能力有明確規定。

一、金屬擴張網材料介紹

金屬擴張網（又稱鋼板網 、拉伸網、沖剪網）作為建筑材料，具備透光、經濟、堅固、易于制造、 美觀的特點，應用領域?qū)挿?，如裝飾性幕墻、鋼構平臺、抹灰層中的掛網、欄板、吊頂、室內隔斷、家 具、通風口等。金屬擴張網的安裝使用可參考推薦性國家標準《鋼板網》（GB/T 33275-2016），其 他金屬材質擴張網在引用該標準的同時，也應符合其他材料相應的國家標準或行業標準。

1、材質及表面處理

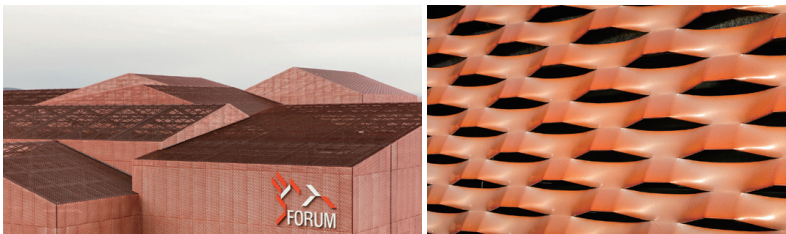

擴張網一般由金屬板或金屬卷材加工而成， 板幅尺寸與原材的板幅相關，橫向與原板幅基本相同，長向長于原有板幅。常用材質為低碳鋼、不銹 鋼、鋁、耐候鋼，其他如黃銅、鈦及鎳等也偶有使用，但是多數以鋼和鋁擴張網為主。一般具有一定韌性、可彎曲折疊的金屬或合金板材，理論上都可加工為擴張網。不同材質的擴張網在理化、力學性能、安裝方式、整體效果等方面皆有所區別。例如，鋁擴張網較同規格尺寸的鋼擴張網整體強度低，但鋁網更輕，防腐性能遠優于鋼網，因此需根據實際工程情況選擇材料。金屬擴張網屬于金屬板的冷加工，由于防腐防銹問題，金屬需要做表面處理，不同的表面處理直接影響表觀質感及理化性能，造價也相差較大。常用的處理方式如鍍鋅、氟碳噴涂、粉末噴涂、陽極氧化等，適用于金屬材料表面的處理方式，基本也適用于金屬擴張網。例如，位于法國圣路易斯文化體育社區中心Le Forum，采用了添加銅粉的清漆涂裝鋁擴張網，表面形成紅銅色同時又保持了鋁的光澤，通過立面的材料回應了該地區周邊建筑的紅色屋頂所代表的工業歷史。

2、制造工藝

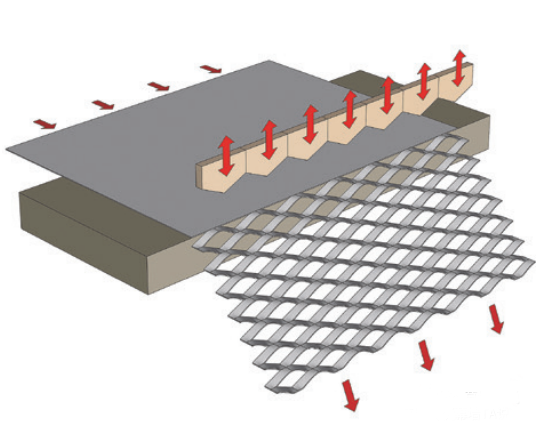

擴張網的制造工藝較為成熟，主要采用沖剪工藝 。沖剪機自金屬板邊緣開始向下沖剪，放在平臺上的金屬板在被切割的同時被拉伸，沖剪機向上抬起，加工出一整排的網孔。每沖剪一次，機床按梗絲寬度沿縱向推進金屬板，刀具沿橫向、按長節距的一半移動，再進行向下沖剪。擴張網 成型后，整體送入校平機的輥筒間進行平整，然后送入裁剪機按需求板幅進行裁剪，最后根據需求進行表面處理。擴張網在制造過程中屬于冷加工，不僅能減少原板材的浪費、避免制造垃圾的產生，而且只通過物理加工即可形成更大的板幅、更多樣的空間結構。

3、形式尺寸

擴張網的外觀樣式主要分為縱向擴張網和橫向擴張網 ，其中橫向擴張網包括有筋擴張網、無筋擴張網（又稱批蕩網），這兩種主要作為建筑輔材應用于粉刷層，不在本文論述范圍內?？v向擴張網的結構尺寸參數包括：網面尺寸—網面長 度（L）、網面寬度（B），網格尺寸—短節距 （TL）、長節距（TB）、絲梗寬度，以及金屬板厚度、黏結帶寬（N）。其中， 短節距和長節距指投影面上的尺寸。不同尺寸規格的縱向擴張網，效果迥異。在實 際工程設計中，可參照國標中列出的常見形式尺寸篩選使用，也可根據實際需要定制。如表1所示， 尺寸參數并不能直觀反應其實際樣式，因此實際工程中參數僅用于配合實體樣板對材料進行描述。

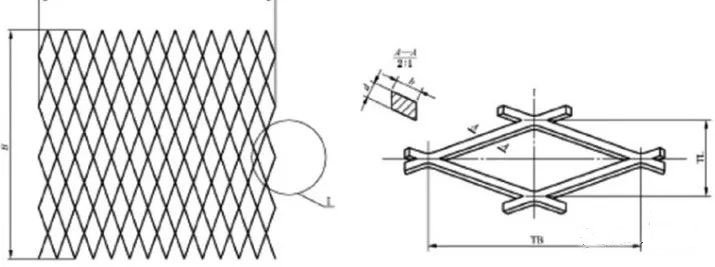

△上圖是擴張網的結構尺寸示意圖

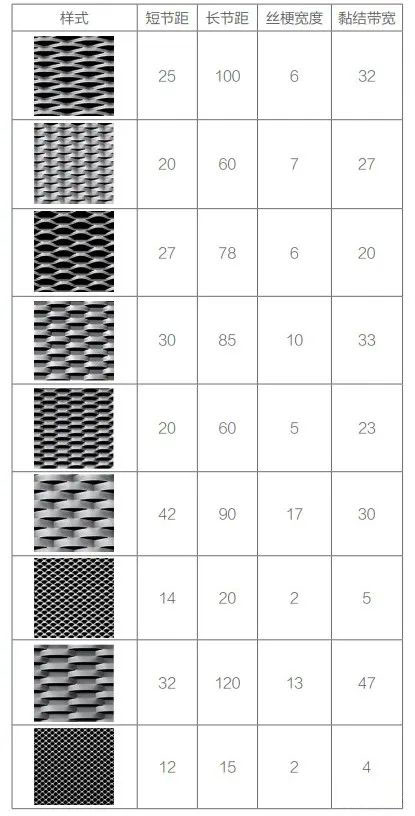

△上表是不同尺寸擴張網的尺寸參數

4、孔型

擴張網的網孔形式多樣，包括菱形孔、魚鱗孔、 六角形孔、圓形孔、異型孔、組合孔（如龜甲孔） 等。孔型是外觀樣式的描述，是行業內約定俗稱的稱謂，國標中沒有準確定義，甚至不同廠家指向性也并不統一。在設計文件中可對基本形式尺寸做出規定，并繪制相應大樣圖，直觀地表達實際效果。

5、厚度

擴張網的形式特點決定了其實際空間厚度大于金屬板本身厚度，可按式一進行粗略計算：

注：H 擴張網的空間厚度，TL短節距，b絲梗寬度，d金屬板厚度。

由于孔型、金屬材質柔韌性的區別，實際擴張網的空間厚度可能會有所差別，但基本可用此推算。在實際工程中使用擴張網時，時常采用角鋼（角鋁）或槽鋼（槽鋁）收邊，因此需保證擴張網不會超出角鋼尺寸，角鋼的尺寸也會影響幕墻的整體計算。

6、絲梗斜度

 縱向擴張網中短節距及絲梗寬度決定了每個截面的斜度，單元網格縱向截面絲梗斜度與板面方向夾角約為arccos（2b/TL）。當設計中需要遮擋某些特定角度的視野或某一時段陽光時，便要確定擴張網單元網格絲梗的角度。

7、擴張率、孔隙率、理論重量

擴張率為本文定義的概念，指擴張網擴張后尺寸相對原板幅的百分比。縱向擴張網只在縱向發生了擴張，擴張率指縱向方向的變化，其值約為短節距/兩倍絲梗寬度（TL/2b）。擴張率主要應用在生產備料及成本測算中。擴張網是一種空間材料，其孔隙率指孔在板面的垂直投影的平面孔隙率，或每個孔所處空間面的空間孔隙率。平面孔隙率可按式二進行粗略計算。

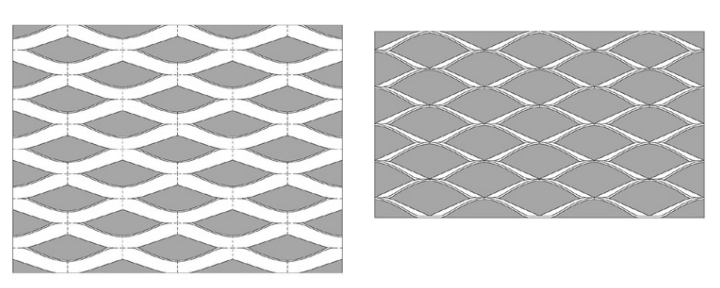

△上圖是同一規格擴張網的平面投影與空間投影

為簡便計算，忽略了板材本身厚度的影響，板材越厚、絲梗斜度越大、公式計算結果數值越大。但作為裝飾材料使用時，厚度往往不超過4mm，因此結果的偏差基本在可接受的范圍內。孔隙率多為遮陽、吸聲隔聲、通風等需求的選材依據，若在使用過程中需要更精確的孔隙率數據，仍需在實際項目中進行更深入的模擬分析?？臻g孔隙率受材料的空間性、單元的彎曲變化等原因的影響，難以通過公式計算，但可通過局部單元三維建模的方式得到結果，而且由于網的空間特點，一般空間孔隙率會遠大于平面孔隙率。

擴張網屬于冷加工材料，重量基本來自原材料本身，理論重量≈同厚度板材理論重量/擴張率。在實際工程中，擴張網也常通過重量核算造價

二、擴張網的性能及功用

1、力學性能

相比于其他的半透明金屬材料（如穿孔金屬 板、金屬編織網），擴張網有更好的面外強度，其總厚度大于原材金屬板，具有更好的慣性矩，這使其更適合安裝在承受風荷載的立面上。國內關于擴張網力學性能的研究較少，還未能完整建立其力學性能與擴張網厚度、尺寸、板幅、材料等之間的關聯體系。但顯而易見，其整體厚度、梗絲寬度、 原材板厚對整體強度都有影響。

國內有眾多工廠生產用于承重的重型鋼板網， 但國內無規范標準或其他依據說明其承載力與實際尺寸的關系，因此制約了其在正式工程中作為承重構件的應用。前蘇聯鋼板網標準中說明了其承載力與擴張尺寸的關系，與常用的金屬承重材料鋼格柵板相比，同材質、同重量的情況下，鋼擴張網承載力性能優于鋼格柵板。

目前在國內實際工程中難以將擴張網直接用作承重構件，但用作欄板、幕墻飾面材料時，仍會涉及抗側推力計算、風荷載計算等，擴張材料的非線 性受力情況使得一般機構難以對其進行精確計算， 只能依靠供貨方的工程經驗和實際試驗來確定。筆者倡議開啟擴張網結構強度方面的專項研究，并出臺更 多規范標準，從而推廣擴張網的應用。

2、吸聲性能

擴張網作為吸聲材料在建筑以外的領域已有所應用。例如，機械設備排風口、音響設備表面的吸聲機制與穿孔金屬板相同，都屬于共振吸聲結構。

國內針對擴張網吸聲的研究較少，但關于穿孔板共振吸聲結構的研究非常全面，其結論也適用于擴張網。與其他吸聲材料相比，金屬擴張網具有價格低 廉、抗腐蝕、堅固、防火、防潮、美觀、易清理等優點，更適用于工廠、設備機房、公路等噪聲環境。

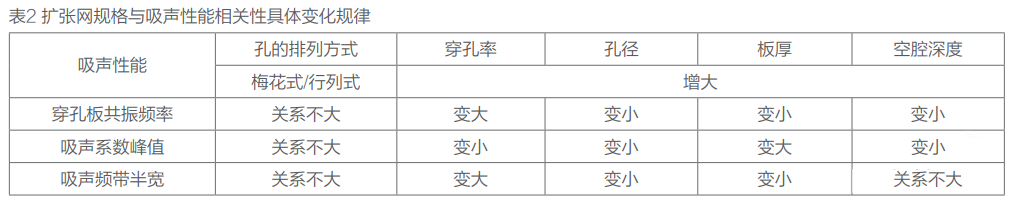

共振吸聲結構需與背后空氣層及基層形成的空腔共同作用，該結構在共振頻率附近有最大的吸聲系數，偏離共振峰越遠，吸聲系數越小，其最大吸聲系數約為0.3～0.6。金屬擴張網的共振頻率主要在中低頻，因此對中低頻的噪聲有較好的吸聲作用。擴張網規格與吸聲性能相關性的具體變化規律如下表所示。

隨著空腔深度增大，在50～6 400Hz頻率范圍內，穿孔板共振吸聲結構會出現多個共振頻率，空腔深度越大，共振頻率的個數越多。由于共振吸聲結構在超出共振頻率附近的吸聲系數急劇降低，若想吸聲頻帶拓寬范圍，可在其背后附加多孔吸聲材料。同時還應注意當穿孔率大于20%時，聲學作用就忽略不計，因此當使用擴張網作為吸聲材料時， 往往擴張網的透光率也會隨之降低。在實際工程中應根據實際吸聲要求或更準確的聲學分析來選擇適合的擴張網。

3、遮陽、隔熱、通風

當擴張網作為圍護結構時，形成了建筑物與其周圍環境之間的第一道防護屏障，提供了遮陽、隔 熱、通風作用，可有效提高建筑在濕熱/炎熱環境中的節能水平。擴張網裝飾層作為一種被動式節能手段，兼顧建筑的整體熱工性能和視覺舒適性。相比復雜的機械化遮陽系統，擴張網的表皮可定義整個建筑物的外觀，并降低建筑能耗。國內目前還未有針對擴張網遮陽隔熱的研究，本文引用了部分國 外研究的結論。

（1）陽光的直接輻射對建筑影響較大，擴張網空間結構中梗絲的特殊角度對特定區間的直射陽光有明顯的阻隔作用，同時可引入漫射光，確保建筑物內部擁有健康的視覺環境。作為一種金屬產 品，人們較為擔心太陽輻射下擴張網因溫度上升而帶來的輻射效應。一方面，在設計中需考慮顏色、 光澤度對吸收輻射熱的影響，如淺色的光滑材料可更好地隔熱；另一方面，空隙形成的通風效果使得通常情況下擴張網都不會到達很高的溫度。

（2）陽光被擴張網遮擋產生的陰影圖案也是影響因素之一。較大的孔洞會形成斑駁的陰影，產生眩目感，因此并不適合需要精密工作的空間，如實驗室、車間、辦公室，常用于運動、休閑、文化、商業場所。

（3）相比于金屬穿孔板、百葉等其他遮陽設施，由于擴張網的空間結構帶來了更好的強度，因此可采用更高的孔隙率，從而獲得更通透的視野及更好的通風效果，也可采用更薄的金屬板材，節省材料。更細的梗絲雖然可以提供更均勻的光照效果，但不具備隔熱、遮陽作用，在進行工程設計時應綜合考慮。

（4）擴張網本身的規格參數、日光的相關參數（包括入射光方向、太陽方位角和太陽高度）、 擴張網顏色是影響擴張網陽光透射情況的三個主要 因素。由于可變條件較多，特定參數或參數組與遮光效果之間難以呈現嚴格的線性關系，因此當項目需要精準的遮陽設計時，有必要進行特定的模擬。擴張網作為外遮陽，在大部分實際工程應用中較為靈活。例如，Sanchez Gil Arquitectos事務所 設計的西班牙薩拉曼卡大學M2技術大樓采用開敞式外通風雙層幕墻，外層為可機械化移動的擴張網， 用于控制射入建筑內的日光，內層為實際的室內外 邊界，根據建筑的不同朝向，雙層幕墻對應設置了 不同深度的空腔，既遮陽又隔熱、通風；位于阿姆斯特丹的“Woning K-14”項目在窗戶外 側采用了類似護窗板的形式，關閉時能呈現完整的 立面，將窗戶完全遮擋住，可根據采光需要手動開閉。

三、擴張網支承體系

擴張網作為外裝飾時仍為一種建筑幕墻，其安裝過程簡便快捷，網在工廠中成型，施工現場基本不需要裁切即可直接固定于支承結構體系上。擴張網的通透特性決定了其背后的支承體系將與擴張網共同呈現。

擴張網幕墻系統屬于構件式開放幕墻，可參考金屬板幕墻的部分規范要求，但擴張網作為空間材料與常規金屬板材料有所區別。筆者認為，在保證安全的前提下，規范中的部分技術要求可適當放寬，如在抗風性能方面，擴張網具備一定的面外強 度、孔隙率高，雖然強度暫難以量化，但在抗風性能上明顯優于同材料、同厚度的金屬板，甚至是同孔隙率的穿孔板。若滿足規范計算撓度要求，則會導致框料尺寸較大，不僅影響美觀，還會造成一定程度的浪費。當擴張網直接作為外圍護層使用時，其安全性能尤為重要。例如，某些外廊式建筑將其 直接作為外圍護使用，這時需重點關注其耐撞擊性 能、承重力性能并從嚴執行，此時擴張網的強度應 作為專項計算，并進行實體試驗。

鋁由于其顯著的耐腐蝕性能，是最常見的擴張網原材，在構造上與鋁板幕墻類似。常規較為經濟的龍骨體系材料為鍍鋅鋼，由于鋼、鋁之間無法焊接，因而鋁擴張網可固定在鋁框上，鋁框再與主龍骨栓接或鉚接，或通過轉接件直接固定在主龍骨上。從直觀上看，常見的擴張網體系可分為帶框體系和不帶框體系兩種。

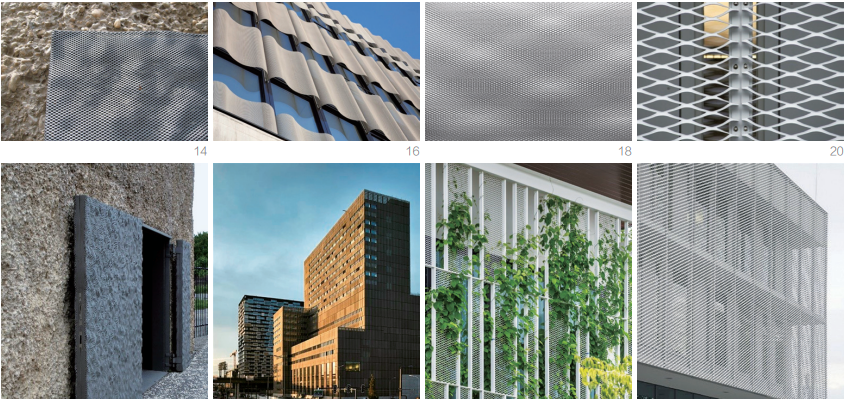

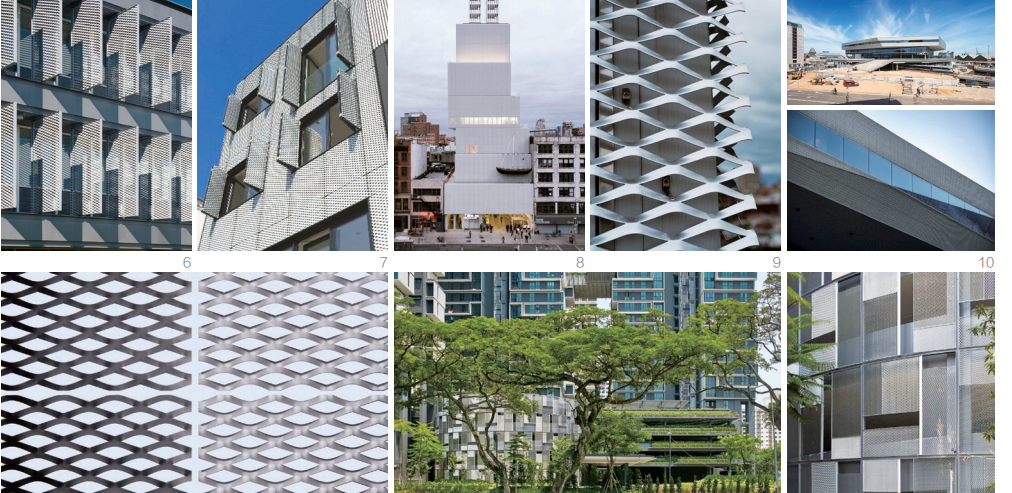

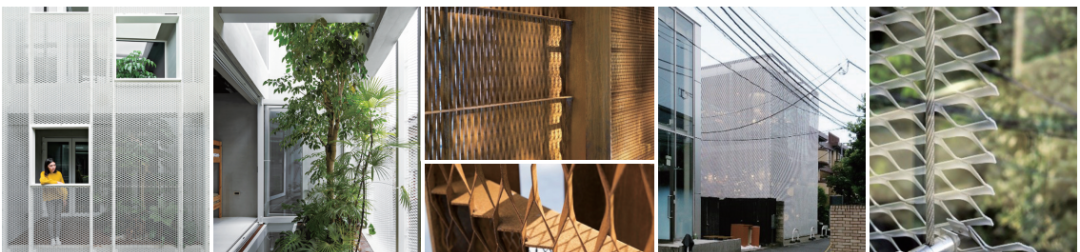

建筑中的擴張網

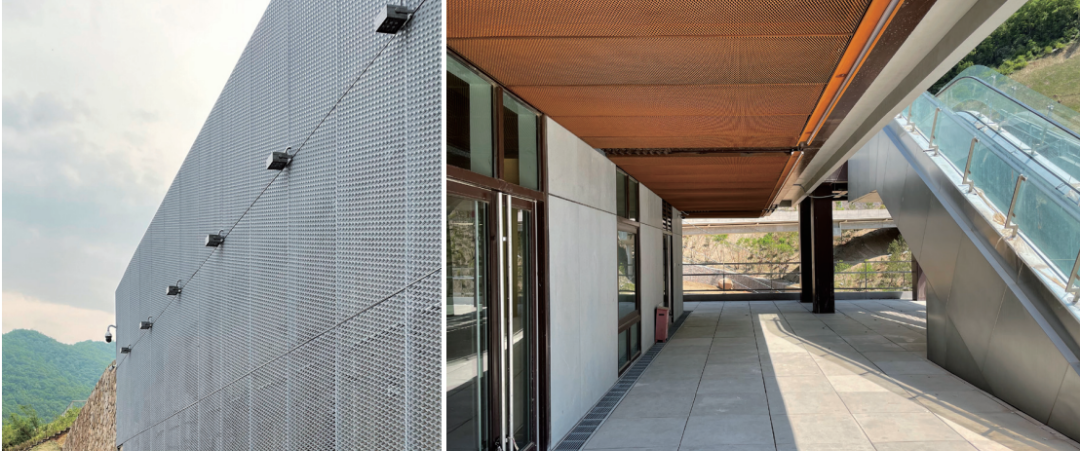

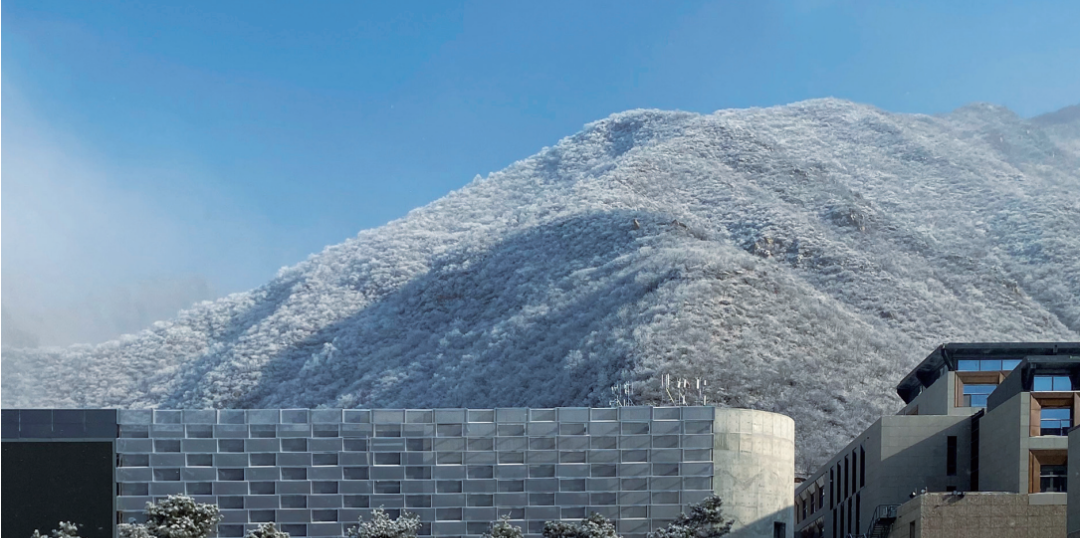

延慶冬奧工程中的實踐

（文章引自論文《建筑語境下的金屬擴張網應用研究及冬奧工程實踐》作者系 中國建筑設計研究院有限公司 張司藤 李興鋼 夏露 張哲）
