摘要：既有玻璃幕墻的安全性受到各界關注，本文通過設備的研制、檢測方法的研究以及建立具體評價方法，從而評定既有玻璃幕墻的玻璃板塊是否連接有效。

　　關鍵詞：既有玻璃幕墻，現場檢測，推出法

　　1. 引言

　　上世紀八十年代，我國開始使用和推廣幕墻，如今我國已是世界上最大的幕墻生產國與使用國，幕墻在國內隨處所見。據不完全統計，國內既有幕墻保有量超17億m2，保有量巨大。隨著幕墻建造和使用量的增加，以及早期幕墻設計、施工、維護保養等不規范因素的影響，既有幕墻暴露出的問題也越來越多，其中，玻璃幕墻高空墜落傷人事件時有發生。有人將玻璃幕墻稱為懸在城市上空的“定時炸彈”，擔憂幕墻玻璃墜落而傷人。

　　建筑界始終關注玻璃幕墻的安全性，JGJ102-2003《玻璃幕墻工程技術規范》對玻璃幕墻定時維護和檢查做出規定，要求幕墻工程竣工驗收一年時，應對幕墻工程進行一次全面的檢查，此后每五年檢查一次;幕墻工程使用十年后應對該工程不同部位的結構膠進行粘結性能的抽樣檢查，此后每三年宜檢查一次。國家發改委等四部委于2003年12月以發改運行【2003】2116號文發布了《建筑安全玻璃管理規定》，對安全玻璃在門窗、幕墻中的應用作了專門規定。2006年，建設部以建質【2006】291號文發布了《既有建筑幕墻安全維護管理辦法》，對建筑幕墻的保修、維護、檢修、安全鑒定、監督管理等方面進行了規定。既有幕墻的安全問題越來越受到國家相關管理部門的高度重視。

　　近年來，上海、北京、廣東、四川、廈門、天津等地先后以政府令或住建局發文的形式開展既有玻璃幕墻安全排查及鑒定工作。各地也隨之制訂了相關地方標準：上海市《建筑幕墻安全性能檢測評估技術規程》(DG/TJ08-803-2013)、廣東省《建筑幕墻可靠性鑒定技術規程》(DBJ/T 15-88-2011)、《天津市既有建筑幕墻可靠性鑒定技術規程》(DBT29-248-2017)等。

　　然而，如何進行安全鑒定，安全鑒定應檢測什么內容，采用什么方法進行檢測，檢測結果如何評價，國內尚無統一技術標準。各地方標準在具體檢測方法，尤其是玻璃板塊連接可靠性的檢測方法上，缺少可操作及易實現的方法。導致各檢測機構在執行既有玻璃幕墻安全性鑒定工作中，存在標準方法不統一，以看為主，隨意性大的問題。甚至有些檢測鑒定機構出具的既有幕墻檢測報告不能科學、準確表達出既有玻璃幕墻的安全狀態，有時甚至還會誤導業主對幕墻的維修與保養工作。

　　2. 推出法設備及檢測方法

　　推出法是基于玻璃板塊單元作為考察對象，通過室內側模擬均勻加載的方式，通過測量加載力的衰減以及玻璃板塊的位移變化來判定玻璃面板是否連接可靠的一種檢測方法。

　　檢測設備的規定如下：

　　1)推出法檢測裝置由伸縮推桿、反力支架、調節桿、鋼性背板、壓力測量裝置、位移計等構成，見圖1所示;

　　2)加載所用各伸縮推桿剛度應符合加載規定，即在5倍試驗推力作用下，各桿件撓度變形量不應超過長度尺寸5%;氣囊承受壓力不得低于5倍風荷載標準值;

　　3)壓力測量裝置精度不應大于5N，壓力測量裝置的量程不應小于玻璃面板所需推力的120%;

　　4)位移計精度不應大于0.001mm。

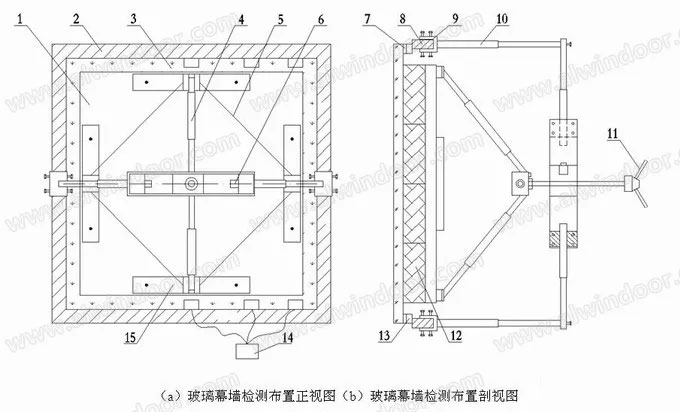

圖1. 推桿法檢測裝置示意圖

　　1—剛性背板;2—主龍骨;3—玻璃;4—調節桿;5—鋼紋線;6—反力架;7—結構膠;8—立柱;9—夾具;10—支腿;11—加力手柄;12—氣囊;13—附框;14—位移傳感器;15—固定裝置

　　檢測過程：

　　檢測時，測試單元板塊與周圍相鄰板塊間表面耐候密封膠應全部剝除;硅酮結構密封膠的位移計安裝位置見圖2、3。

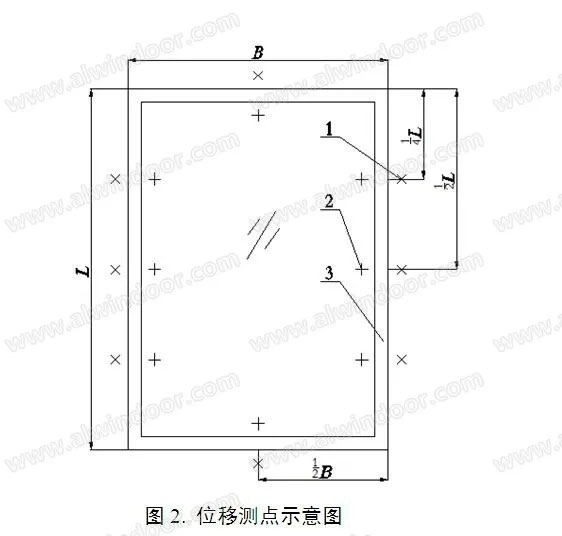

圖2. 位移測點示意圖

　　1—測量兩層玻璃之間結構膠變形測點;2—測量玻璃和附框之間結構膠變形的測點;3—結構膠

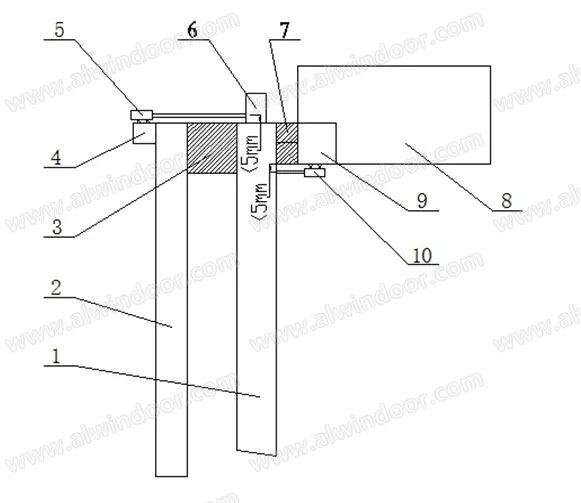

圖3. 位移測量示意圖

　　1—內層玻璃;2—外層玻璃;3—兩層玻璃之間的結構膠;4—位移計支座;5—測量兩層玻璃之間結構膠變形的位移計;6—附加檔塊;7—玻璃和附框之間的結構膠;8—主型材;9—附框;10—測量玻璃和附框之間結構膠變形的位移計

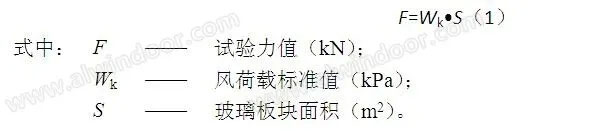

　　推出法檢測采用分級加載，推力值根據被測玻璃面板所受風壓與面積按式(1)計算。檢測總推力值應等效于風壓作用力。

　　檢測每級加載的力值應等效于250Pa風壓時的作用力，盡量均勻加載。每級加載時間不少于20s，每級穩定時間不少于10 min。加載過程中若出現硅酮結構密封膠斷裂、粘結面開裂、被測玻璃板塊松動等破壞情況，應立即停止試驗。記錄硅酮結構密封膠有無異?，F(xiàn)象，并記錄各位移計的測量值。

　　卸載過程與加載過程相同，卸載后記錄各位移計的殘余值。

　　推出法檢測除記錄包括儀器儀表狀態、環境溫度、被測面板尺寸、設計風壓值、各級推力值及所對應的硅酮結構密封膠位移值等信息外，尚應觀察并記錄被測玻璃板塊與硅酮結構密封膠粘接是否存在膠體開裂、粘接面開裂、粘接面脫粘等現象。

　　3. 推出法的判定

　　玻璃幕墻粘接可靠性檢測結果應包括粘接材料的檢測結果和玻璃幕墻粘接性能現場檢測結果，其檢測單元的結果評估等級應分為au、bu、cu、du四個級別，各級別對應的評價標準見表1。推出法檢測結果的具體評級指標見表2。

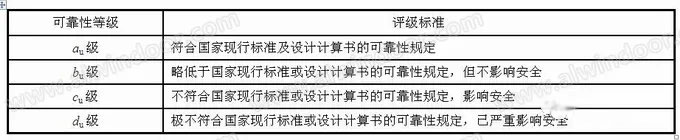

表1. 玻璃幕墻檢測單元的可靠性評級表

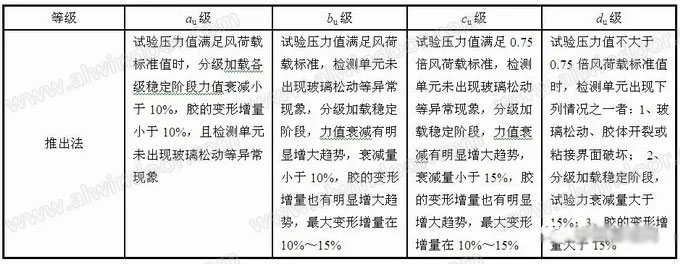

表2.推出法檢測結果評級指標表

　　4. 小結

　　推桿法已寫入《玻璃幕墻粘結可靠性檢測評估技術標準》JGJ/T413-2019，但推桿法不局限于隱框和半隱框幕墻連接可靠性的檢測，同樣適用于其他玻璃幕墻形式。推桿法的應用將大大減少既有玻璃幕墻檢測鑒定時的高空作業工作，保障檢測人員的安全。推桿法對定性定量檢測鑒定既有玻璃幕墻安全性提供了有效的方法支撐。

作者單位：中國建筑科學研究院有限公司

國家建筑工程質量監督檢驗中心
